導言

在動力電池極耳焊接、5G通信器件封裝等精密制造場景中，儲能點焊機憑借毫秒級能量釋放和可控熱輸入，成為薄板連接的首選工藝。然而，行業數據顯示：焊點質量缺陷導致的產品失效占焊接故障的73%，單點焊接強度波動超過15%就會引發結構安全隱患。本文將從力學性能、微觀組織、工藝穩定性等維度，系統解析儲能點焊機對焊點質量的嚴苛要求及實現路徑。

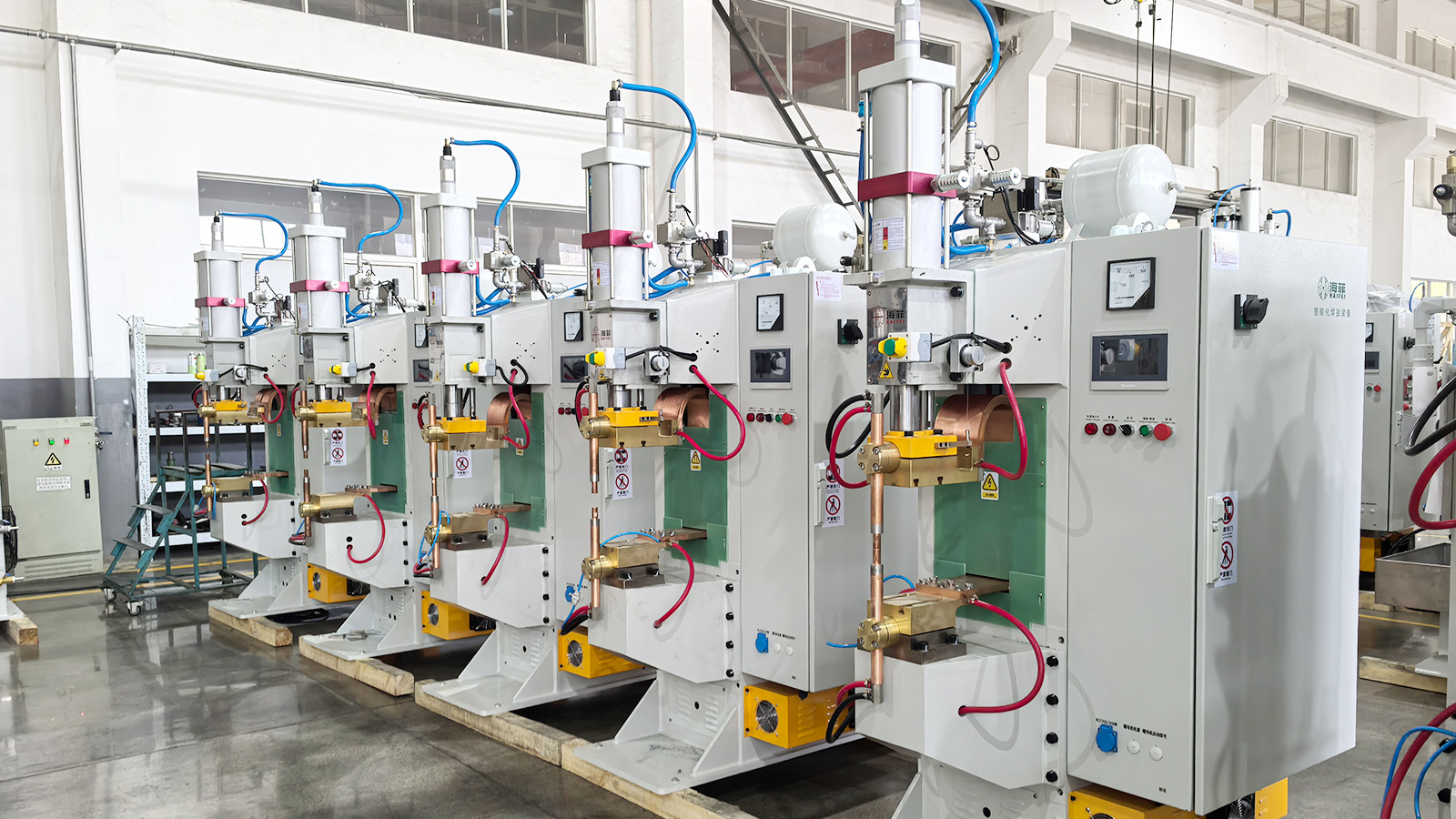

一、焊點質量的核心指標體系

儲能點焊機的工藝特性決定了其對焊點質量的特殊要求，需滿足五大核心指標：

1. ?力學性能要求?

剪切強度?：動力電池極耳焊點需承受≥80N的剪切力（ISO 18278標準）

抗拉強度?：航空鋁合金焊點需達到母材強度的85%-95%

疲勞壽命?：新能源汽車部件焊點需通過10^6次振動測試（SAE J2334標準）

2. ?尺寸精度要求?

熔核直徑?：允許波動范圍±0.1mm（如1.2mm鋼板要求熔核直徑4.2-4.4mm）

壓痕深度?：需控制在板厚15%以內（0.5mm鋁板壓痕＜0.075mm）

3. ?微觀組織要求?

金相結構?：熔核區晶粒度需達到ASTM 8級以上，無氧化夾雜物

熱影響區?：寬度需＜0.3mm，硬度波動≤10%

4. ?表面質量要求?

無可見飛濺、裂紋、燒蝕（目視檢測標準ISO 17638）

氣孔直徑＜0.05mm，單位面積氣孔數量≤3個/cm²

5. ?工藝一致性要求?

單機CPK值≥1.67（過程能力指數）

批次焊點強度極差＜8%

二、儲能點焊機的質量保障機制

1. ?能量控制精度?

電容放電穩定性?：電壓波動＜±1%，確保單點能量誤差≤3%

時序控制精度?：放電時間控制達0.1ms級，防止熱輸入過量

某車企實測表明：電容容量衰減率每增加5%，熔核直徑波動增大0.12mm

2. ?動態壓力系統?

伺服壓力控制?：壓力波動＜±2%，接觸電阻穩定性提升40%

電極隨動補償?：實時調整電極位移，補償材料熱變形（補償精度0.01mm）

公式：接觸電阻

（K為材料系數，P為電極壓力）

3. ?智能監測體系?

在線質量檢測?：

霍爾傳感器監測電流曲線，偏差＞5%自動剔除不良焊點

紅外熱像儀捕捉熔核溫度場，確保核心區溫度達熔點的90%-110%

離線金相分析?：

每批次抽檢焊點，使用電子顯微鏡分析熔核形貌（放大倍率200-500X）

三、典型應用場景的質量控制實踐

1. ?動力電池多層極耳焊接?

質量要求?：

0.2mm鋁箔+0.15mm銅箔焊接，剪切力≥75N

界面電阻＜15μΩ·cm²

工藝方案?：

采用梯形波放電（前緩后急），抑制金屬飛濺

設置雙脈沖模式：第一脈沖破氧化層（3ms），第二脈沖形成熔核（5ms）

實測效果?：良品率從88%提升至96%，界面電阻降低22%

2. ?航空航天鈦合金組件?

質量要求?：

TC4鈦合金焊點疲勞壽命≥10^7次（載荷比R=0.1）

熱影響區β相含量＜5%

工藝創新?：

開發復合波形：方波+衰減波組合，控制冷卻速率

應用液氮輔助冷卻，將800℃→300℃冷卻時間壓縮至0.8秒

檢測結果?：焊縫疲勞強度提升35%，熱影響區寬度縮減至0.25mm

四、突破質量瓶頸的技術路徑

1. ?多物理場耦合控制?

構建電磁-熱-力耦合模型，預測熔核生長規律（模擬精度達95%）

開發自適應算法，實時調節放電參數（響應時間＜0.5ms）

2. ?材料界面改性技術?

激光清洗預處理：去除表面氧化層，使接觸電阻降低40%-60%

納米涂層應用：在銅-鋁異種材料間添加50nm鎳過渡層，抑制金屬間化合物生成

3. ?量子傳感檢測?

采用超導量子干涉儀（SQUID），實現微米級缺陷檢測（分辨率0.01mm³）

開發太赫茲波成像系統，無損檢測焊點內部結構（穿透深度達5mm）

五、行業質量升級案例解析

某3C電子企業引入高端儲能點焊機后，通過以下措施實現質量突破：

參數優化?：采用DOE實驗設計法，將放電時間從8ms優化至6.5ms

過程監控?：加裝CCD視覺系統，100%檢測焊點位置偏差（精度±0.02mm）

設備改造?：升級電容模組，使能量釋放穩定性提升至99.2%

實施6個月后，產品退貨率從1.2%降至0.15%，單臺設備年效益增加85萬元。

結論

儲能點焊機對焊點質量的要求體現了精密制造的時代需求。通過精準的能量控制、智能化的過程監測、創新的材料處理技術，現代儲能點焊機已能穩定實現微米級精度的焊接質量。隨著數字孿生、量子傳感等技術的應用，未來焊點質量控制將進入“預測-修正”智能閉環新階段，為高端制造業樹立更嚴苛的質量標桿。
