導言

在動力電池模組、航空航天精密組件等高端制造領域，儲能點焊機憑借毫秒級能量釋放精度和可控的焊接熱輸入，成為薄板金屬連接的核心裝備。數據顯示，掌握焊接過程四階段控制技術的企業，良品率普遍高出行業平均水平12%-15%。本文將深入解析儲能點焊機的四個關鍵焊接階段，揭示各階段的工藝要點與質量管控策略。

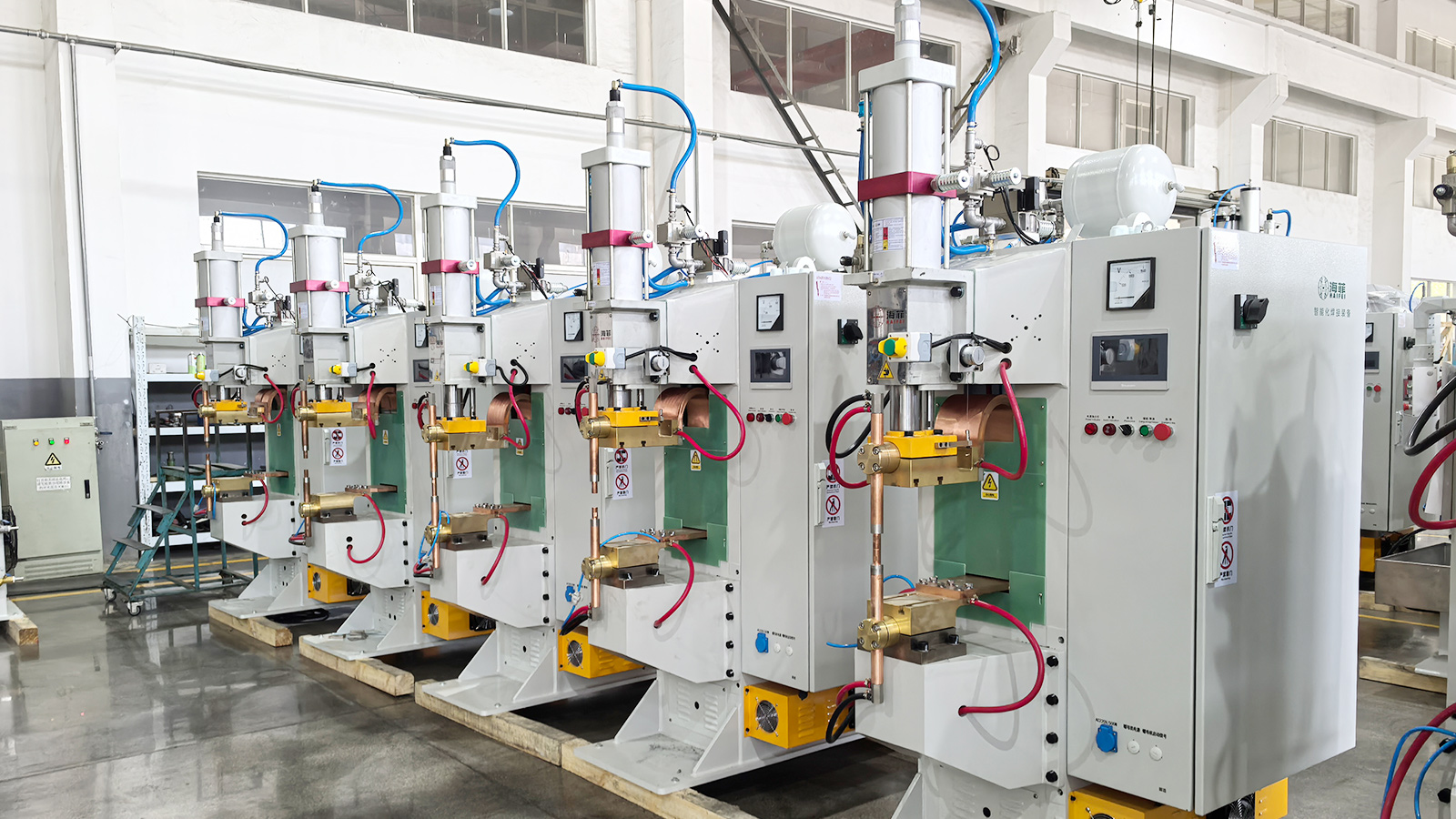

一、儲能點焊機焊接過程的階段劃分邏輯

與傳統電阻焊不同，儲能點焊機通過電容器組預存電能實現瞬時放電，其焊接周期可精準劃分為四個階段：

電容預充電階段?（0.5-3秒）：構建能量儲備基礎

電極加壓階段?（10-50ms）：建立穩定接觸界面

脈沖放電階段?（3-15ms）：能量定向釋放形成熔核

壓力保持階段?（20-100ms）：熔核凝固與應力釋放

這四個階段相互作用，共同決定了焊接質量與設備效率。某車企實測表明，四階段參數優化可使單點焊接時間縮短25%，電極壽命延長40%。

二、階段一：電容預充電——能量儲備的精密控制

1.技術原理與參數設定

儲能點焊機通過整流器將交流電轉化為直流電，向電容模組充電至設定電壓（通常300-800V）

充電效率公式：

其中C為電容容量（單位：F），V為充電電壓

2.關鍵控制要素

電壓穩定性：波動需控制在±1.5%以內，避免批次焊接能量差異

充電速度：采用IGBT高頻開關技術，將充電時間從3秒壓縮至0.8秒

容量匹配：根據材料厚度選擇電容組配置（如0.5mm鋁板需12kJ，1.2mm鋼板需28kJ）

3.常見問題與對策

過壓報警?：檢查整流模塊二極管是否擊穿

充電延遲?：清潔電容組接線端子，確保接觸電阻＜0.1Ω

三、階段二：電極加壓——界面形成的關鍵窗口

1.力學作用機制

通過伺服電機或氣動裝置施加400-1500N壓力，消除工件表面微觀不平度

接觸電阻計算公式：

K為材料系數，P為電極壓力

2.工藝控制要點

壓力梯度控制：采用三段式加壓（預壓50ms→主壓20ms→微調5ms）

同軸度校準：使用激光對中儀確保上下電極偏差＜0.03mm

動態響應優化?：氣動系統響應時間需＜15ms，避免壓力震蕩

3.質量缺陷預警

加壓階段出現壓力波動＞±5%，可能預示氣路泄漏或導向軸承磨損

四、階段三：脈沖放電——能量釋放的毫秒博弈

1.微觀物理過程

放電電流密度達2000-5000A/mm²，接觸面瞬間升溫至材料熔點（鋁660℃，鋼1538℃）

熔核形成過程：

金屬塑性變形→電阻熱累積→熔融金屬噴濺→液態金屬約束?

2.核心參數調控

放電波形控制：

梯形波：適合高導電材料（銅、鋁）

方波：適用高電阻材料（不銹鋼、鈦合金）

電流爬升率?：控制在10-50kA/ms，避免材料飛濺

放電時間?：根據熔核需求調整（鋁材3-5ms，鋼材8-12ms）

3.實時監控技

采用霍爾傳感器監測電流曲線，偏差＞8%自動終止焊接

紅外熱像儀捕捉熔核溫度場，確保核心區溫度達材料熔點的80%-120%

五、階段四：壓力保持——質量固化的最后防線

1.冶金學作用機理

維持50%-80%的峰值壓力，促進液態金屬定向結晶

通過塑性變形補償凝固收縮（補償量約0.02-0.1mm）

2.參數優化策略

時間設定：

鋁及鋁合金：20-30ms

碳鋼：50-80ms

鍍層材料：延長至100ms防止鍍層開裂

壓力衰減曲線?：采用指數衰減模式，避免熔核撕裂

3.缺陷防控手段

保持階段壓力驟降可能引發縮孔，需檢查氣缸密封圈

加裝位移傳感器監測工件回彈量，超0.05mm觸發質量報警

六、四階段協同控制實踐案例

某動力電池企業焊接0.8mm鋁合金極耳時，通過以下優化實現良品率從88%提升至96%：

充電階段：采用恒流充電模式，電壓波動從±3%降至±0.8%

加壓階段：升級伺服加壓系統，壓力控制精度達±1.5N

放電階段：配置自適應波形發生器，飛濺率降低72%

保持階段：開發兩級壓力保持程序，凝固裂紋發生率歸零

改造后單臺儲能點焊機月均故障停機時間從6.8小時降至0.5小時。

七、未來技術演進方向

四階段聯動控制?：通過數字孿生技術實現全流程虛擬調試

智能材料應用?：形狀記憶合金電極可自動補償壓力損耗

飛秒級監測系統?：太赫茲波成像技術將過程監控精度提升至0.1ms級

結論

儲能點焊機的焊接四階段構成精密的過程控制鏈。通過充電階段的能量精準儲備、加壓階段的界面優化、放電階段的定向能量釋放、保持階段的熔核穩定固化，企業可系統性提升焊接質量與效率。隨著智能傳感技術與新材料的發展，四階段協同控制將推動儲能點焊工藝進入“微秒級精準調控”新時代。
