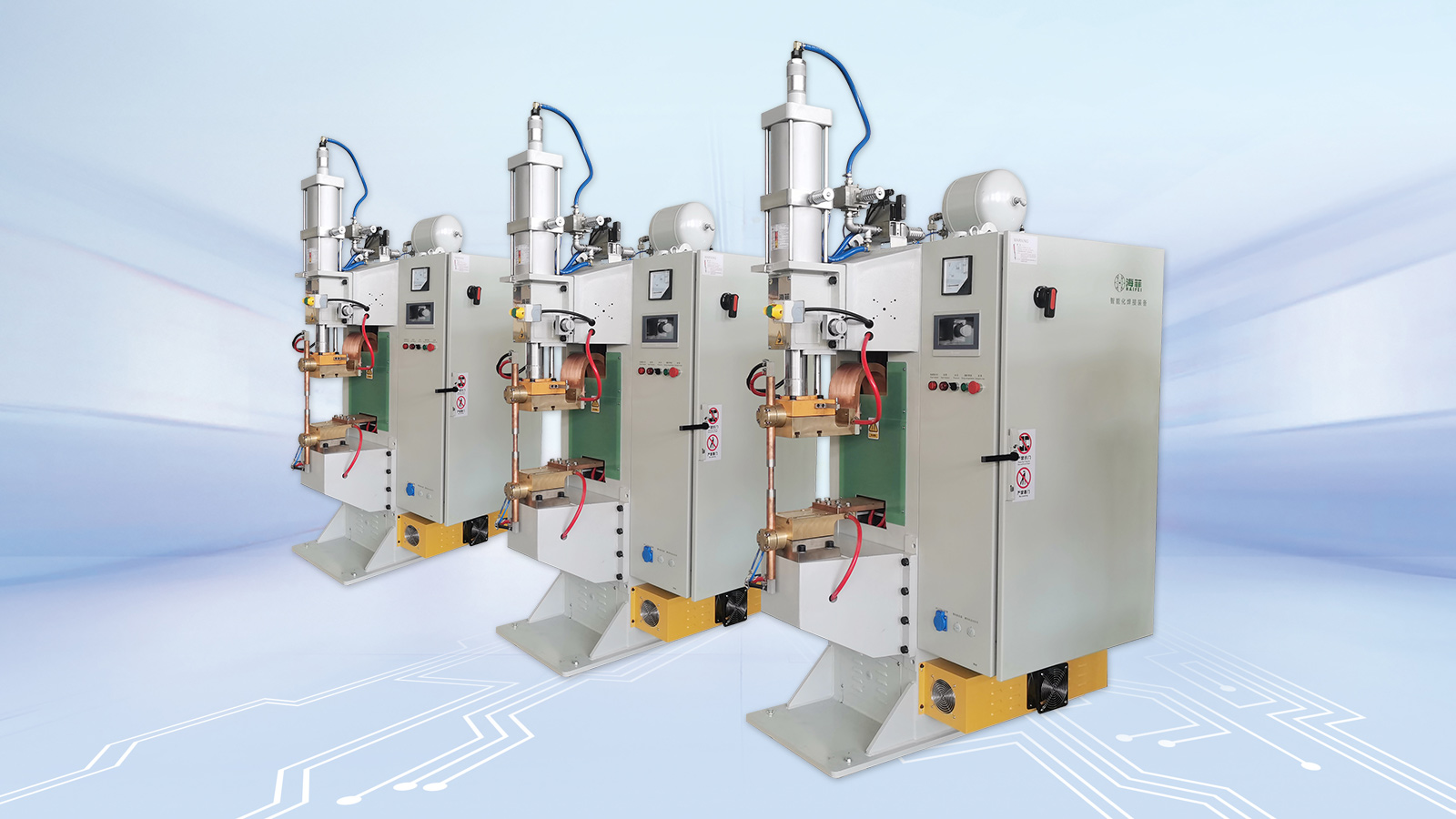

導言

某新能源汽車電池工廠通過升級儲能點焊機的電容組模塊，將單次焊接能耗降低28%；而某航天制造企業因電極系統設計缺陷，導致鈦合金艙體焊接合格率驟降40%。這些案例揭示：儲能點焊機的性能直接取決于關鍵部件的協同工作。作為集?高能脈沖技術?（瞬時電流達100kA）與?精密機械控制?（定位精度±0.01mm）于一體的工業設備，其核心部件涵蓋?能量存儲單元?、?能量釋放單元?、?精密執行機構?三大系統。本文將深入解析儲能點焊機六大核心組件的技術特性與選型要點。

一、電容組模塊：能量存儲核心

1. ?多層膜電容技術參數?

參數項 工業級標準 軍工級標準

容量范圍 10-200mF 50-500mF

耐壓等級 450-2000VDC 600-3500VDC

ESR值 ＜5mΩ ＜2mΩ

壽命次數 50萬次 100萬次

某新能源企業實踐?：

采用雙極性鋁電解電容組（容值120mF±1%），實現0.3ms內完成98%能量釋放。

2. ?電容組拓撲結構?

模塊化設計優勢?：

支持并聯擴容（單機最大支持32組并聯）

智能均壓控制（電壓差＜0.5%）

故障隔離機制（單組故障不影響系統）

二、電極系統：能量釋放終端

1. ?電極頭材料對比?

材料類型 導電率(%IACS) 軟化溫度(℃) 適用場景

鉻鋯銅(CuCrZr) 85% 550 通用金屬焊接

鎢銅(WCu) 45% 1200 高熔點合金焊接

彌散銅(Al?O?-Cu) 90% 600 精密電子件焊接

某3C企業案例?：

采用梯度復合電極（端部CrZrCu/基體CuW），使電極壽命從5萬次提升至25萬次。

2. ?壓力執行機構?

伺服驅動系統參數?：

指標項 標準值

最大壓力 3000N

響應時間 ≤5ms

重復定位精度 ±0.005mm

某汽車零部件廠升級?：

采用直線電機驅動系統，將加壓速度提升至200mm/s，焊接效率提高40%。

三、能量控制單元：精密放電大腦

1. ?IGBT放電開關特性?

參數項 工業級模塊 定制化模塊

耐壓等級 1700V 3300V

峰值電流 50kA 100kA

開關速度 0.5μs 0.2μs

軍工級保護設計?：

雙重過流保護（硬件+軟件）

主動式均流控制（電流偏差＜3%）

2. ?放電波形控制技術?

波形調制能力?：

text

Copy Code

單脈沖/多脈沖模式自由切換

脈沖寬度調節精度：±0.01ms

脈沖間隔調節范圍：1-100ms

某航天企業應用?：

采用雙峰脈沖波形（前導脈沖+主脈沖），將鈦合金焊接熔深提升至1.2mm。

四、電源模塊：能量輸入通道

1. ?高頻充電電源參數?

參數項 標準規格

充電功率 10-50kW

充電效率 ≥95%

紋波系數 ＜0.5%

響應時間 ＜10ms

智能充電策略?：

恒流-恒壓自動切換

溫度補償充電（-20℃~60℃）

2. ?儲能式電源優勢?

某重工企業改造案例?：

配置超級電容緩沖模塊（容量15F），將電網沖擊電流降低80%，功率因數提升至0.99。

五、冷卻系統：熱管理保障

1. ?雙循環冷卻架構?

水冷系統技術指標?：

參數項 標準值

流量 6-12L/min

壓損 ＜0.2MPa

溫度控制精度 ±1℃

某電池企業創新方案?：

引入相變材料冷卻板（PCM），將電容組工作溫度穩定在45±3℃。

2. ?風冷系統優化設計?

強制對流參數?：

風速：8-15m/s

風壓：800-1500Pa

導流效率：＞85%

六、結構框架：精密機械基礎

1. ?C型機身力學性能?

參數項 標準要求

靜態剛度 ≥500N/μm

動態諧振頻率 ≥80Hz

重復定位精度 ±0.01mm

2. ?絕緣防護體系?

多層絕緣設計?：

防護部位 絕緣等級 耐壓測試

電極臂 Class F 3kV/1min

電容艙 Class H 5kV/1min

控制柜 Class B 2kV/1min

結論

某動力電池龍頭企業通過模塊化升級，將儲能點焊機的電容組更換時間從4小時縮短至15分鐘；而某精密電子企業優化電極系統后，焊接良品率提升至99.998%。數據表明：核心部件的技術突破可使儲能點焊機綜合效能提升50%以上。隨著碳化硅功率器件、液態金屬電極等新技術應用，未來儲能點焊機將向?超高速充放電?（＜0.1ms）、?智能自修復?、?能量回收利用?方向演進，開啟精密制造新紀元。
