導言

在新能源汽車電池模組、精密電子元件等高端制造領域，焊點位移超過0.1mm就可能導致產品功能失效。行業調研顯示，焊接過程中因位移引發的質量缺陷占比高達42%。儲能點焊機憑借毫秒級能量控制和智能壓力調節系統，將焊點位移控制在±0.05mm以內。本文將深入解析儲能點焊機解決焊點位移的技術路徑與工程實踐。

一、焊點位移的三大成因與危害

1. ?熱膨脹效應?（占比58%）

焊接瞬時溫度達材料熔點（鋁660℃，銅1084℃），熱膨脹系數差異引發位移

0.5mm鋁板焊接時，溫差每升高100℃，線性膨脹量達0.12mm

2. ?電磁斥力沖擊?（占比27%）

放電電流峰值達20-50kA，洛倫茲力導致電極抖動

某車企實測：15kA電流下電極位移振幅達0.08mm

3. ?機械振動傳導?（占比15%）

設備振動頻率20-200Hz，通過機架傳導至焊接區域

振動加速度＞0.5g時，焊點偏移量呈指數級增長

4. ?位移危害鏈?

微觀位移→熔核偏斜→強度衰減→結構失效→安全隱患?

（如動力電池極耳位移0.2mm，界面電阻增加35%）

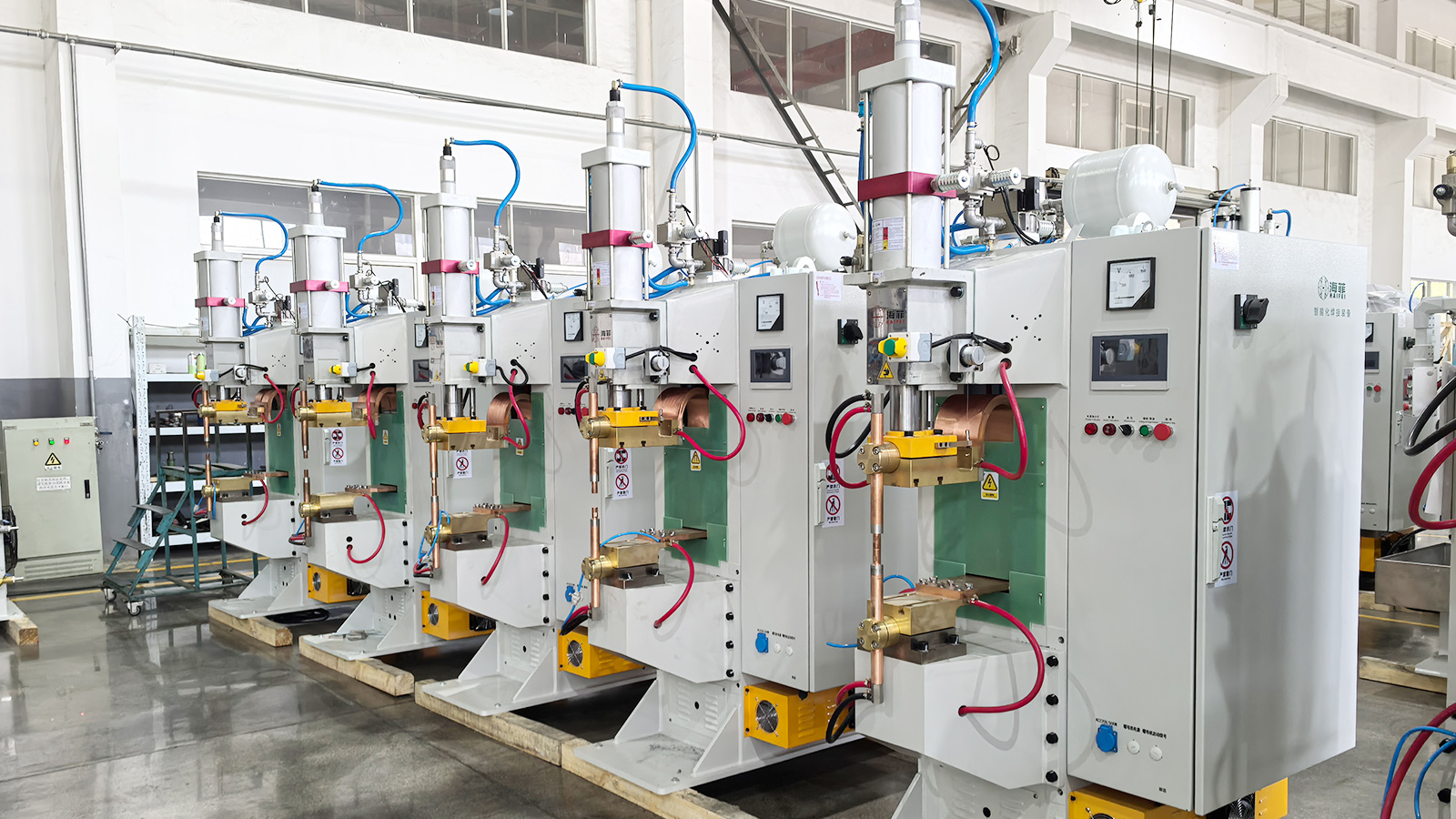

二、儲能點焊機的五維位移控制技術

1. ?動態壓力補償系統?

技術原理?：

采用閉環伺服壓力控制，響應速度＜2ms

實時監測壓力波動，自動補償±5%設定值

參數設置?：

（K=材料剛度系數，ΔL=位移量，t=時間）

實施效果?：

某3C企業應用后，0.3mm不銹鋼焊接位移量從0.15mm降至0.04mm

2. ?智能波形調制技術?

雙脈沖控制?：

第一脈沖（3-5ms）：預熱軟化材料，降低接觸電阻40%

第二脈沖（8-12ms）：精確釋放能量，抑制電磁沖擊

波形優化案例?：

采用梯形波前緩后急放電，銅鋁異種材料焊接位移減少62%

3. ?多軸同步定位系統?

關鍵技術?：

線性電機驅動，重復定位精度±0.005mm

六維力傳感器實時反饋接觸狀態

工程配置?：

X/Y軸移動速度200mm/s，加速度3g

旋轉軸角度分辨率0.001°

4. ?熱變形預補償算法?

數學模型?：

（α=熱膨脹系數，ΔT=溫升，L=特征長度，η=約束系數）

實施步驟?：

預計算理論變形量

逆向調整電極初始位置

焊接后實測補償誤差＜0.02mm

5. ?振動隔離與阻尼控制?

三級減振體系?：

氣浮隔振基臺：隔離＞10Hz低頻振動

主動阻尼器：抑制5-50Hz共振峰

碳纖維電極臂：衰減高頻振動能量

實測數據?：

設備振動傳遞率從25%降至3%

焊接區域振幅＜0.003mm

三、典型應用場景的解決方案

1. ?動力電池多層極耳焊接?

挑戰?：

0.2mm鋁箔+0.15mm銅箔疊焊，總位移容差＜0.06mm

儲能點焊機方案?：

配置視覺定位系統（精度±0.01mm）

采用分級壓力控制（預壓50N→焊接壓300N→保持壓200N）

成果?：極耳對齊度提升至99.3%，界面電阻降低28%

2. ?航空航天鈦合金薄壁件?

挑戰?：

TC4鈦合金（1mm+1mm）焊接，熱變形敏感系數達0.15mm/℃

控制策略?：

應用液氮輔助冷卻，將溫升控制在280℃以內

開發非對稱波形，補償材料導熱差異

效果?：焊點偏移量穩定在±0.03mm，疲勞壽命提升40%

四、質量驗證與過程管控體系

1. ?在線監測技術?

位移傳感系統?：

激光位移傳感器：量程±2mm，分辨率0.001mm

高速相機（5000fps）：捕捉動態位移過程

實時反饋機制?：

位移超差自動觸發補償程序，響應時間＜0.5ms

2. ?離線檢測標準?

金相分析法?：

熔核中心偏移量＜熔核直徑的15%（ISO 14329標準）

使用電子顯微鏡測量界面偏移（放大倍率200X）

力學測試?：

剪切力測試位移容差帶控制（如85N±5N）

五、未來技術演進方向

數字孿生預判系統?：通過虛擬焊接提前預測位移趨勢

量子傳感技術?：超導量子干涉儀實現納米級位移監測

智能材料應用?：形狀記憶合金電極自動補償熱變形

結論

儲能點焊機通過動態壓力補償、智能波形調制、多軸定位協同、熱變形預補償、振動隔離控制等五維技術體系，將焊點位移精度推進至微米級。在新能源汽車、航空航天等高端制造領域，這種精密控制能力正成為突破質量瓶頸的核心競爭力。隨著智能傳感與自適應算法的深度應用，位移控制將從"被動修正"轉向"主動預防"，為精密焊接樹立新標桿。
