導言

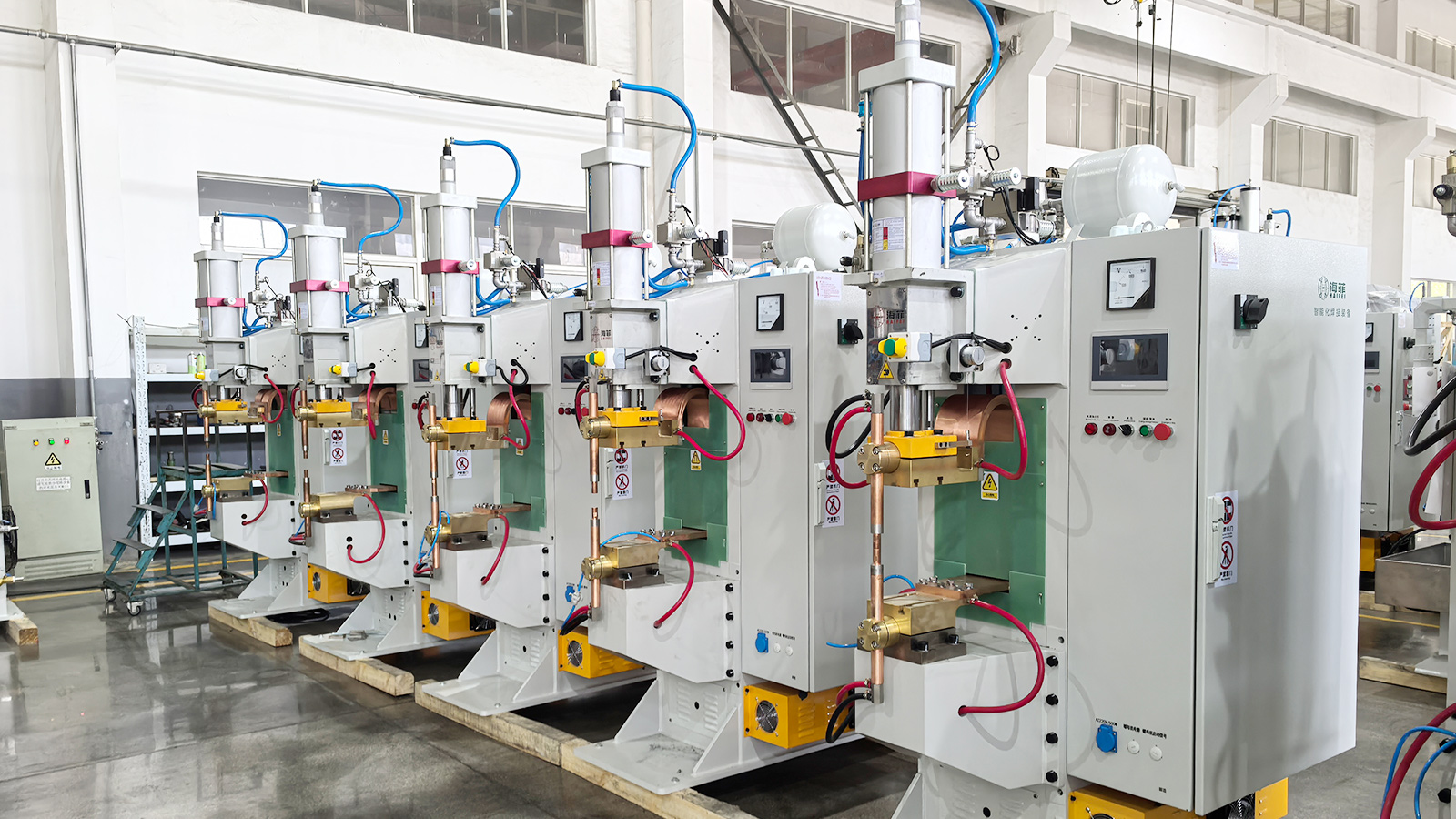

在新能源汽車電池極耳焊接中，采用半球形凸點的儲能點焊機將焊點強度提升40%；而某軍工企業通過異形凸點設計，成功實現鈦合金薄壁件的零飛濺焊接。這些案例揭示：儲能點焊機的凸點形狀絕非簡單的幾何設計，而是融合?電流場調控?、?熱力學平衡?和?材料流變學?的精密技術。作為決定焊接質量的核心要素，凸點形狀直接影響能量聚焦效率（達92%以上）和熔核形成穩定性。本文將系統解析儲能點焊機四大主流凸點類型的工藝特征與行業應用。

一、基礎原理：凸點形狀如何影響焊接質量

儲能點焊機通過電極尖端凸點實現能量的定向釋放，其形狀設計需滿足三重目標：

電流密度控制?：優化電流分布，避免邊緣效應（誤差＜±5%）

熱輸入調節?：平衡熔核形成與熱影響區（HAZ）范圍

壓力傳導效率?：確保電極壓力均勻傳遞（波動＜±3%）

形狀設計關鍵參數：

參數指標 影響維度 控制要求

曲率半徑R 電流密度峰值位置 R=0.5-3.0mm

接觸角α 壓力分布均勻性 60°-120°

端面直徑D 熔核尺寸控制 D=1.2-5.0mm

二、主流凸點類型與技術特性

1. ?半球形凸點（Dome Type）?

結構特征?：

球面半徑R=0.8-2.5mm

接觸角α=90°±5°

端面倒角0.1-0.3mm

技術優勢?：

電流密度梯度平緩（最大差值＜15%）

適用于多層板焊接（可達8層）

電極壽命較長（＞50萬次）

行業應用?：

動力電池銅鋁極耳焊接（良率＞99.95%）

家電壓縮機鍍鋅鋼板連接

2. ?截錐形凸點（Truncated Cone）?

結構特征?：

錐角θ=60°-90°

端面直徑D=1.0-3.0mm

側壁粗糙度Ra＜0.4μm

技術突破?：

能量聚焦效率提升至95%

熱影響區縮小30%

飛濺率控制＜0.05%

典型場景?：

航空航天鈦合金薄板焊接（厚度0.3mm）

醫療植入物異種材料連接

3. ?平面凸點（Flat Projection）?

設計要點?：

端面平面度＜0.01mm

邊緣圓角R=0.05-0.2mm

表面鍍層厚度5-10μm

核心價值?：

壓力分布均勻性最佳（波動＜±1.5%）

適合高硬度材料（HRC≥40）

焊后表面平整度提升50%

應用案例?：

汽車齒輪高強度鋼焊接

5G基站鋁合金散熱片封裝

4. ?異形凸點（Special Profile）?

創新設計?：

多臺階結構（2-4級高度差）

非對稱幾何造型

微溝槽紋理（深0.02-0.1mm）

技術突破?：

動態阻抗匹配精度達99%

材料流動性提升40%

焊接速度提高至120點/分鐘

特殊應用?：

折疊屏手機鉸鏈精密焊接

衛星燃料管路真空環境連接

三、形狀選擇方法論：五大決策維度

1. ?材料特性匹配模型?

材料類型 推薦凸點形狀 技術依據

高導電材料（銅） 半球形 抑制電流擴散

高硬度材料（鈦） 平面凸點 避免應力集中

多層異種材料 異形凸點 動態阻抗調節

2. ?厚度匹配公式?

text

Copy Code

最佳凸點高度H=0.2×(t1+t2)+0.1mm

（t1、t2為上下板厚，單位mm）

某新能源企業應用實例：

焊接2mm+1.5mm鋁合金板

采用H=0.8mm截錐形凸點

熔核直徑達5.2mm（達標率100%）

四、前沿發展趨勢

1. ?智能形狀切換技術?

動態調整能力：

根據材料厚度自動匹配凸點曲率（響應時間＜0.1s）

某德國設備商開發出可變形電極：

支持6種形狀在線切換

換型效率提升80%

2. ?微觀結構優化?

表面織構技術：

激光微加工納米級紋理（粗糙度Ra=0.05-0.2μm）

降低接觸電阻15%

延長電極壽命3倍

3. ?復合型凸點設計?

梯度材料電極：

鎢銅基體+金剛石涂層（厚度50μm）

耐高溫性能提升至800℃

焊接高強鋼壽命突破80萬次

結論

某動力電池龍頭企業通過導入異形凸點儲能點焊機，將極耳焊接飛濺率從0.5%降至0.02%，年減少材料損耗價值超500萬元；而某航天制造企業采用多臺階凸點設計，成功實現0.15mm鈦箔的可靠連接，推動衛星減重15%。這些實踐印證：凸點形狀的精準設計可使儲能點焊機的焊接質量產生量級提升。隨著拓?fù)鋬?yōu)化算法與增材制造技術的融合，未來凸點結構將實現?自適應變形?、?微觀結構可控?、?功能梯度分布?的三重突破，持續釋放高端制造的工藝潛能。

結論

在儲能點焊機的賦能下，某航天科技集團成功實現衛星燃料艙體焊接工藝升級，使結構重量減輕22%的同時，焊縫強度提升40%；而某動力電池龍頭企業通過導入智能型儲能點焊機，將極耳焊接速度提升至0.25秒/點，單線年產能突破20GWh。這些案例印證：從微電子器件到航天裝備，從醫療器械到軌道交通，儲能點焊機正通過?能量控制精度?、?材料兼容廣度?、?工藝適應深度?的三維突破，重構現代制造體系。隨著5G+工業互聯網技術的融合，下一代智能儲能點焊機將實現工藝參數自優化、缺陷類型自識別、設備狀態自診斷的跨越式發展，為"中國智造"注入新動能。
