導言

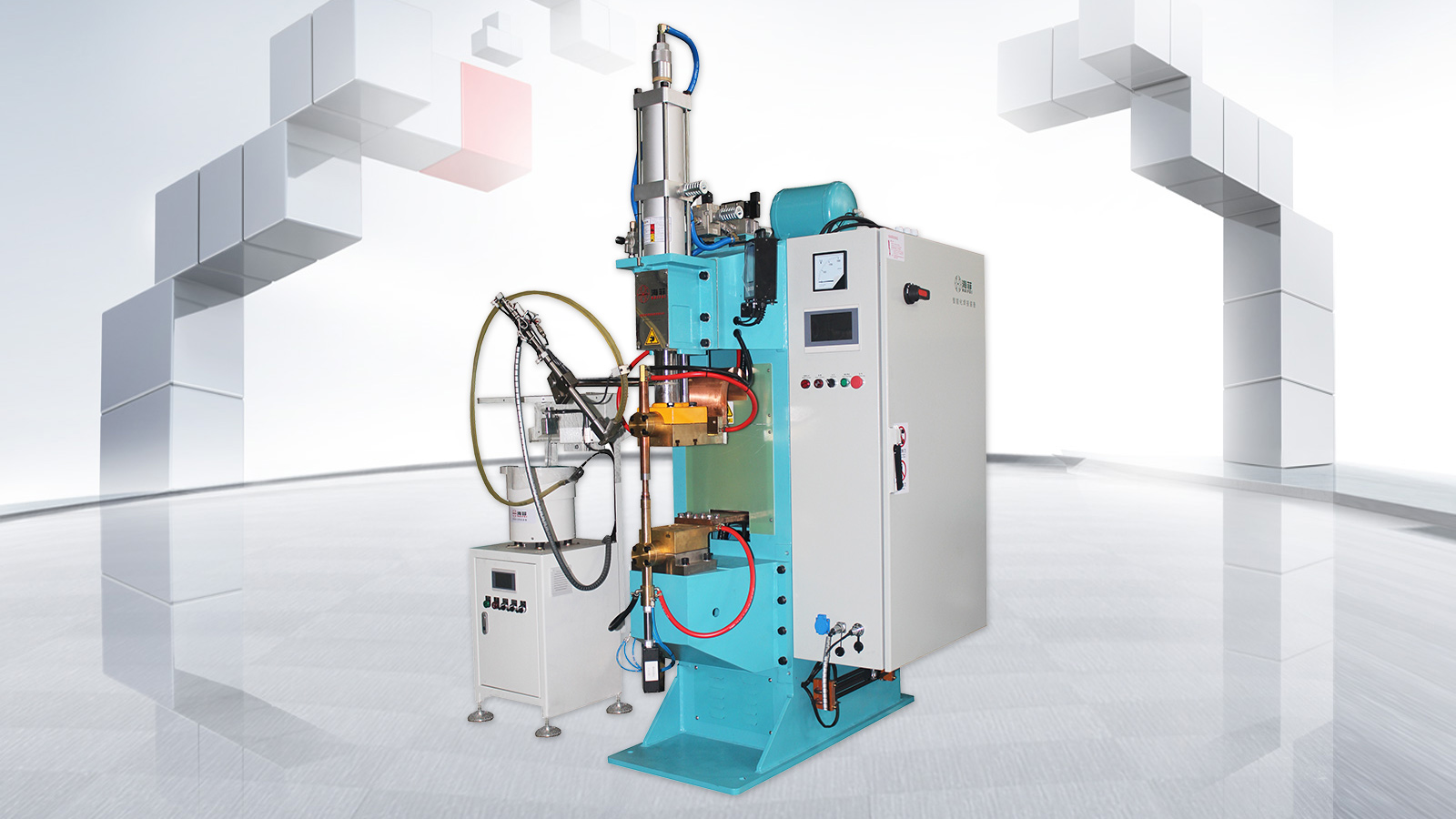

儲能焊機（又稱電容儲能焊機）通過?“預儲能-瞬時放電”?的獨特方式實現高效焊接，其核心在于?電能的高密度存儲與精準釋放?。以下是其工作原理的深度解析：

一、能量存儲階段：電能高效轉化

充電系統?

交流電源（AC 220V/380V）經整流濾波轉換為直流電，通過高頻逆變器向電容組充電。

典型儲能電容組容量范圍：10kJ-200kJ（1kJ=1000焦耳），充電時間控制在0.5-3秒。

關鍵技術?：采用IGBT模塊實現恒流充電，充電效率≥92%，避免能量損耗。

電容組特性?

多采用電解電容或薄膜電容，耐壓值可達2000VDC。

電容矩陣設計：并聯多個電容模塊提升總?cè)萘浚ㄈ?/span>32個50kJ模塊組成1.6MJ系統）。

容量衰減標準：使用3年后容量保留率需≥85%。

二、能量釋放階段：毫秒級精準控制

放電回路設計?

當觸發信號啟動，晶閘管（SCR）或IGBT開關在0.1ms內導通，形成閉合回路。

放電時間范圍：1-20ms（可編程調節），峰值電流可達300kA（千安級）。

電流波形控制?：數字機型支持多脈沖放電（如先預壓后主脈沖），波形精度±1%。

焦耳定律應用?

焊接熱量公式：

（Q：熱量；I：電流；R：接觸電阻；t：放電時間）

典型參數示例：

焊接0.3mm不銹鋼時，設定電流20kA，時間4ms，接觸電阻50μΩ，產生熱量800J。

三、焊接形成機制：微觀物理過程

接觸電阻產熱?

電極加壓（50-2000N）使工件接觸面微觀凸點熔合，接觸電阻急劇下降（從初始100μΩ降至10μΩ）。

熔核形成過程：

1-2ms：金屬表層熔化

3-5ms：熔核直徑擴展至設計值（如Φ3mm）

5-10ms：液態金屬在壓力下凝固

壓力協同作用?

伺服壓力系統在放電期間動態調節壓力（如先300N預壓，后升至800N保壓）。

壓力不足會導致飛濺，過大則加速電極磨損。

四、核心組件協同工作

組件 功能特性 關鍵技術指標

電容組 能量存儲介質，決定單點焊接能量上限 容量誤差≤±1%，循環壽命≥50萬次

放電開關 控制能量釋放時序 導通時間≤0.1ms，耐壓≥2500V

焊接變壓器 提升放電電流（可選配置） 變比1:10，頻率響應≥5kHz

伺服加壓系統 精確控制電極壓力 壓力精度±1N，響應時間≤2ms

控制單元 編程設定能量/時間/壓力參數，實時監控焊接過程 支持1000組工藝存儲，采樣頻率1MHz

五、技術優勢與典型應用

核心優勢?

熱影響區小?：0.1mm超薄件焊接時，熱影響區寬度≤0.05mm。

節能高效?：比傳統交流焊機節能60%，待機功耗僅50W。

異種金屬焊接?：可焊接銅-鋁（電阻差10倍）、鋼-鈦等特殊組合。

典型應用場景?

行業 應用案例 關鍵參數要求

新能源汽車 動力電池極耳焊接（0.1mm鋁箔） 能量30kJ，壓力80N，焊速120點/分鐘

消費電子 手機攝像頭支架焊接（Φ0.3mm焊點） 能量5kJ，放電時間1ms，定位精度±5μm

航空航天 鈦合金蜂窩結構焊接 真空環境（≤10?³Pa），五軸聯動控制

電力設備 斷路器銀觸點焊接 高頻脈沖（20kHz），防氧化氣體保護

六、參數調試黃金法則

能量三要素匹配?

能量（E）= 電壓² × 電容值 / 2

調試順序：

① 根據材料厚度初選能量（如1mm鋼需20kJ）

② 通過金相試驗優化放電時間（通常3-6ms）

③ 調整壓力消除飛濺（經驗公式：壓力(N)=材料厚度×800）

過程監控指標?

動態電阻曲線：正常焊接時電阻應在1ms內下降至穩定值

電流積分值：波動需≤±3%

熔核直徑：需達到材料厚度的√2倍（如1mm板要求Φ1.4mm）

結論

儲能焊機通過?“高能存儲-精準釋放-壓力協同”?的三重機制，在毫秒級時間內完成金屬原子的擴散結合。其技術精髓在于：

電容組的高密度儲能（能量密度≥15kJ/kg）

微秒級放電控制（時間分辨率0.01ms）

動態壓力與電流的精確匹配（壓力-電流同步誤差≤0.5ms）

掌握這些原理后，可根據材料特性（如電阻率、熔點）選擇儲能參數，并通過監測動態電阻曲線優化工藝，使焊接合格率穩定在99.9%以上。未來隨著超級電容（能量密度提升5倍）和AI參數優化系統的應用，儲能焊機將在精密制造領域發揮更大價值。
