導言

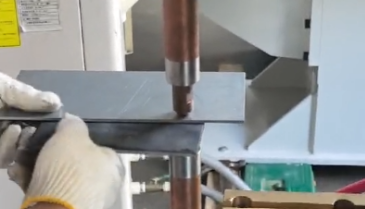

在新能源汽車、航空航天等高端制造領域，鋁板點焊質量直接決定產品的結構強度與使用壽命。由于鋁合金特有的高導熱性、易氧化性等材料特性，?鋁板點焊機?的焊接前準備工序較普通鋼材復雜3-5倍。本文將系統(tǒng)解析鋁板點焊前的八大核心準備流程，揭示科學化預處理對提升焊接合格率的關鍵作用。

一、材料預處理：突破鋁板焊接的技術瓶頸

1. 表面氧化層清除

鋁板在空氣中會自然生成5-10nm的Al?O?氧化膜（電阻率10¹?Ω·cm），需采用化學或物理方法處理：

化學清洗?：使用10%NaOH溶液浸泡2-3分鐘，配合硝酸中和，使表面粗糙度Ra≤0.8μm

機械打磨?：采用120目砂輪打磨，配合壓縮空氣吹掃，確保30分鐘內進入焊接工序

某新能源電池箱體生產企業(yè)實測顯示，經專業(yè)處理的鋁板接觸電阻從150μΩ降至25μΩ

2. 板材矯平與定位

使用激光平面度檢測儀，將鋁板不平整度控制在≤0.3mm/m²。在動力電池托盤焊接中，?鋁板點焊機?需配置真空吸附平臺，實現0.05mm級定位精度，避免因錯位導致的熔核偏移。

二、設備專項配置：鋁材焊接的硬件保障

1. 電極頭特殊處理

材質選擇?：采用彌散強化銅（CuCrZr），硬度提升至HB120，壽命延長至8000點

端面造型?：設計R150mm球面電極，接觸面積比鋼焊增大40%，電流密度控制在80A/mm²

某家電企業(yè)改良電極后，6061鋁合金焊接飛濺率從12%降至2.8%

2. 冷卻系統(tǒng)升級

針對鋁材焊接熱累積效應，?鋁板點焊機?需配備雙循環(huán)水冷系統(tǒng)：

電極冷卻水流量≥8L/min，溫度控制在20±2℃

變壓器油溫穩(wěn)定在55℃以下，確保輸出電流波動≤±1.5%

三、工藝參數優(yōu)化：科學設定的五大維度

1. 階梯電流控制

開發(fā)三段式電流程序（預熱-焊接-緩冷）：

預通電電流設為正式焊接的30%，持續(xù)時間50ms

主焊接階段電流密度達120A/mm²，時間100-150ms

后熱電流保持20%強度，消除收縮應力

某飛機蒙皮焊接應用顯示，此模式使接頭疲勞壽命提升至2.5×10?次

2. 動態(tài)壓力調節(jié)

采用伺服電動缸壓力系統(tǒng)，實現：

預壓階段：4000N壓力破除氧化膜

焊接階段：自動降壓至2500N防止飛濺

保壓階段：3000N壓力促進熔核致密化

實測數據表明，動態(tài)壓力控制可使熔核直徑波動范圍縮小至±0.15mm

四、環(huán)境控制與試焊驗證

1. 惰性氣體保護

在焊接區(qū)域施加Ar+He混合氣體（比例3:1），氣體流量15-20L/min，使氧含量＜50ppm。某汽車企業(yè)實踐表明，氣體保護可使鋁合金接頭強度從210MPa提升至260MPa。

2. 標準化試焊流程

制作3×3焊點矩陣試片

進行撕裂試驗：合格熔核應保留在任意一板

金相檢測：熔透率≥板厚的25%，氣孔率＜3%

某軌道交通企業(yè)通過試焊驗證，將量產不良率控制在0.05‰以內

結論

鋁板點焊前的系統(tǒng)化準備工作，是突破鋁合金焊接技術瓶頸的核心環(huán)節(jié)。從表面處理、設備改造到參數優(yōu)化，每個步驟都需依托?鋁板點焊機?的專項功能實現精準控制。行業(yè)數據顯示，科學的預處理可使焊接合格率從82%提升至99.6%，生產成本降低30%。隨著智能傳感、數字孿生等技術的發(fā)展，鋁板焊接準備工序正朝著“參數自生成”、“質量自判斷”的智能化方向演進。對于制造企業(yè)而言，建立標準化的預處理體系，將成為在輕量化制造賽道突圍的關鍵競爭力。

無錫海菲焊接設備有限公司是電阻焊工藝及智能化設備研發(fā)生產型企業(yè)，我們擁有核心技術：控制器變壓器自主研制并且擁有AI焊接過程監(jiān)控檢測系統(tǒng)，主要應用于汽車零部件、低壓電器、白色家電等行業(yè)。可根據客戶需求，研發(fā)定制各種需求的電阻焊機和自動化焊接設備等，為企業(yè)轉型升級提供合適的自動化整體解決方案，助力企業(yè)降本增效。如果您對我們的電阻焊設備及自動化感興趣，請聯系我們。

本文標簽：鋁板點焊前的準備工作有哪些？精密焊接的質量基石 上一篇：中頻點焊機點焊機接頭質量要求解析：精密連... 下一篇：鋁板點焊機有哪些分類及特性？輕量化制造的...
