導言

中頻點焊機作為現代工業中不可或缺的焊接設備，其電極結構的設計直接關乎焊接質量、效率以及設備的整體性能。本文將圍繞“中頻點焊機電極結構是那樣？”這一主題，深入探討其結構特點，并提出一系列可能的解決方案，以期為讀者提供全面而深入的理解。

電極結構的基本構成

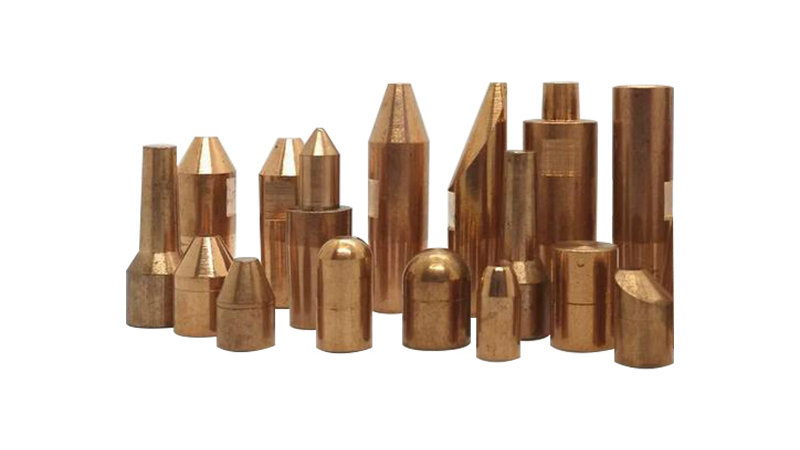

中頻點焊機的電極結構主要由電極頭、電極桿和電極臂三大部分組成。電極頭是焊接過程中與工件直接接觸的部分，通常由耐磨、導熱性好的金屬材料制成，其形狀和尺寸根據焊接任務和工件形狀的不同而有所變化。電極桿作為連接電極頭和電極臂的橋梁，需具備柔韌性和耐磨性，以適應焊接過程中的運動和應力。電極臂則負責支撐整個電極結構，確保電極頭能夠準確、穩定地施加在工件上，通常由高強度、高剛性的金屬材料制成。

面臨的挑戰與解決方案

焊接電流與電極尺寸

焊接電極的直徑尺寸和端面直徑尺寸對焊接電流影響顯著。電極主體直徑越大，電極端面直徑越小，焊接電流密度就越大，單位面積上的焊接壓力也隨之增大。為解決這一問題，需根據不同的焊接工件厚度和結構，選擇合適的電極材料和結構。例如，對于較厚的工件，可采用直徑較大的電極以增加焊接深度；而對于薄板焊接，則需選用直徑較小、端面更精細的電極以減少熱影響區。

電極壓力與熔核尺寸

電極壓力對熔核尺寸同樣具有重要影響。壓力過高會導致壓痕過深，加速電極變形和損耗；壓力不足則易產生縮孔，影響焊接質量。因此，需根據焊接材料和工藝要求，精確控制電極壓力。同時，可引入壓力反饋系統，實時監測并調整電極壓力，確保焊接過程的穩定性和一致性。

定位銷與粘連問題

在焊接螺母等帶孔工件時，定位銷的使用尤為關鍵。然而，定位銷與螺母之間的粘連問題一直是困擾業界的難題。為解決這一問題，可采用特殊材質的螺母電極和定位銷，如KCF材質及可切削陶瓷等，以減少對螺紋的傷害和粘連現象。此外，還可設計彈性定位銷結構，使定位銷在焊接過程中能夠自動調整位置，避免與螺母內孔發生直接接觸，從而有效防止粘連和定位失效。

結論

中頻點焊機電極結構的設計是一個復雜而精細的過程，涉及多個方面的考慮和權衡。通過合理選擇電極材料、精確控制電極尺寸和壓力、以及采用先進的定位銷技術等手段，可以顯著提升焊接質量和效率，降低生產成本和設備損耗。未來，隨著科技的不斷進步和工業的持續發展，中頻點焊機電極結構的設計將更加智能化、精準化，為工業生產提供更加可靠、高效的焊接解決方案。
