導言

中頻點焊機作為現代焊接領域的核心技術設備，其工作原理融合了電力電子技術與精密控制理論。相較于傳統工頻焊機，中頻點焊機通過逆變技術實現了焊接質量和效率的突破性提升。本文將從電能轉換、焊接過程控制、熱力學效應等維度，系統解析中頻點焊機的工作原理及其技術優勢。

一、核心工作流程

中頻點焊機的運行基于?“交流→直流→中頻交流→焊接”?的能量轉換鏈，主要包含以下關鍵環節：

電源輸入與整流?

設備接入三相380V工頻交流電，通過全橋整流模塊將交流電轉化為脈動直流電。此階段采用可控硅整流技術，可調節輸入電流的相位角，實現0-100%的功率預調節，降低電網沖擊。

逆變升頻處理?

整流后的直流電經IGBT（絕緣柵雙極型晶體管）逆變模塊，以1-4kHz頻率進行高速開關切換，生成中頻方波交流電。例如，某品牌200kVA機型中頻逆變效率達98%，電能損耗僅為傳統工頻變壓器的1/3。

高頻變壓器降壓?

中頻交流電通過納米晶合金磁芯的高頻變壓器，將電壓從600V降至5-20V安全范圍，同時將電流提升至5000-30000A的焊接級強度。此過程利用高頻特性將變壓器體積縮小60%，重量減輕50%。

直流焊接輸出?

次級電路通過快恢復二極管組進行二次整流，輸出紋波系數低于5%的直流電。直流焊接電流避免了傳統交流焊機的電磁干擾，在鋁合金、鍍鋅板等材料焊接時能穩定形成熔核。

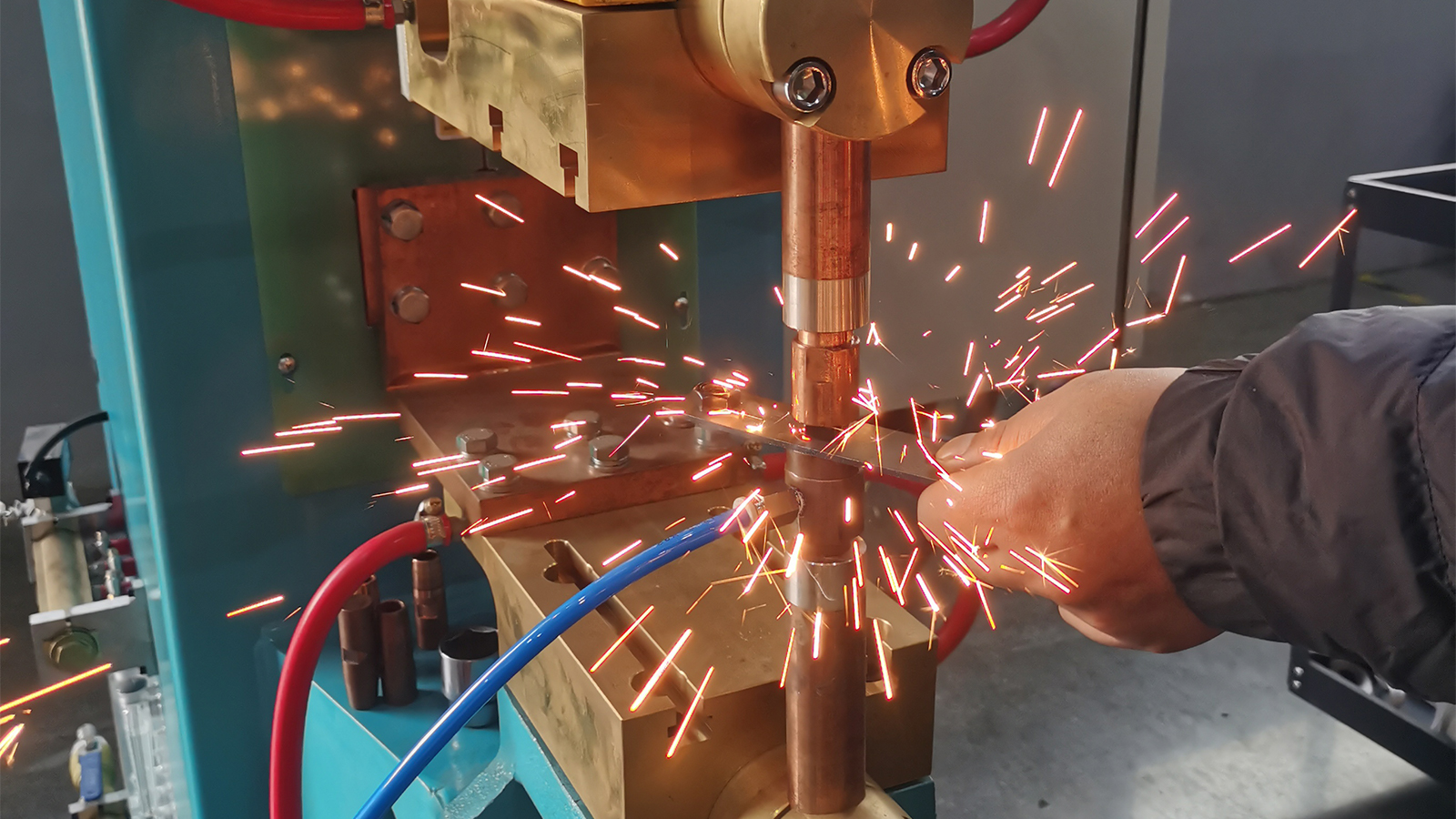

二、焊接過程的熱力學控制

中頻點焊機通過精準的熱量管理實現優質焊接

接觸電阻調控?

電極施加200-600kgf壓力，消除工件表面氧化層，使接觸電阻降低至50-200μΩ。中頻點焊機通過動態壓力傳感器實時監控，確保電阻波動控制在±3%以內。

電流波形優化?

中頻逆變技術可輸出梯形波、脈沖波等多種波形。在焊接0.5mm不銹鋼時，采用多段脈沖模式（如先10kA預熱2ms，后15kA主焊5ms），有效防止飛濺并提升熔核致密度。

熱平衡機制?

設備內置冷卻系統（水溫25℃±2℃）帶走電極70%的熱量，通過PID算法調節水流速，確保電極溫升不超過150℃。某汽車產線實測數據顯示，連續焊接500點后電極溫度僅升高82℃。

三、與傳統工頻焊機的技術差異

對比維度? ?中頻點焊機? ?工頻焊機?

工作頻率 1-4kHz 50/60Hz

電流響應速度 0.5ms級調節 20ms級調節

功率因數 ≥0.95 0.6-0.7

焊接鋁合金能力 可焊厚度0.3-4mm 最大1.5mm（需特殊處理）

電極壽命 8-12萬次（鍍鉻電極） 3-5萬次

四、典型應用場景

新能源汽車電池模組?：利用中頻直流特性焊接0.3mm鋁箔，熔核直徑控制精度達±0.1mm，滿足ISO 18278-2標準要求。

多層板焊接?：在3mm+2mm鍍鋅鋼板疊焊中，通過自適應電流補償技術實現上下板均衡加熱，剪切力提升25%。

精密電子元件?：采用0.1ms級微脈沖焊接，成功應用于手機屏蔽罩焊接，熱影響區≤0.05mm。

結論

中頻點焊機通過逆變技術、直流輸出和智能控制的協同作用，實現了焊接過程的高精度與高能效。其核心在于將傳統工頻電轉化為中頻電能，通過快速響應的閉環控制實現熱量的精準投放。隨著第三代半導體材料（如SiC）的應用，未來中頻點焊機的工作頻率有望提升至10kHz以上，進一步突破超薄材料和異種金屬焊接的技術瓶頸。對于追求焊接質量與生產效率的制造企業而言，深入理解中頻點焊機的工作原理是優化工藝參數、提升產品競爭力的關鍵基礎。
