導言

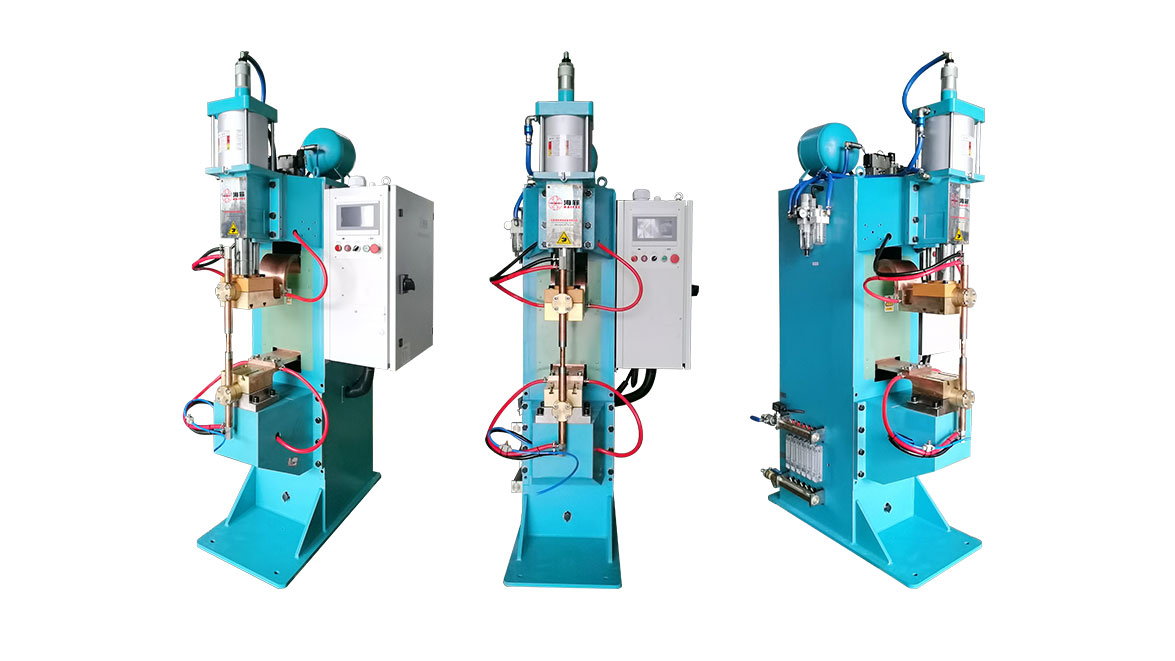

中頻點焊機作為現代工業中不可或缺的重要設備，以其高效、穩定、節能的特點，廣泛應用于金屬材料的焊接加工中。那么，這樣一臺精密的焊接設備究竟是由哪些部件組成的呢？本文將圍繞這一主題，為您詳細解析中頻點焊機的核心構成。



首先，中頻點焊機的核心部件之一是中頻逆變器。逆變器的作用是將輸入的工頻交流電轉換為中頻交流電，這一過程是焊接過程中能量轉換的關鍵環節。中頻電流相比工頻電流具有更好的焊接效果和更低的能量損耗，因此逆變器成為了中頻點焊機的“心臟”。

接下來，焊接變壓器也是中頻點焊機不可或缺的部件。變壓器的主要功能是將逆變器輸出的中頻交流電進一步轉換為適合焊接的電壓和電流。通過調整變壓器的參數，可以實現對焊接電流和電壓的精確控制，從而滿足不同焊接任務的需求。

在機械結構方面，電極加壓裝置是中頻點焊機的重要組成部分。該裝置通常由氣缸或伺服電機驅動，能夠在焊接過程中為電極提供穩定的壓力，確保電極與工件之間的良好接觸。良好的接觸能夠減少焊接過程中的電阻熱損失，提高焊接效率和質量。

此外，導電機構也是中頻點焊機的重要組成部分。導電機構包括銅板、軟銅帶、電極臺板等導電體，它們負責將焊接電流從電源傳輸到工件上。導電機構的材料選擇和結構設計對于焊接電流的穩定傳輸和焊接質量的保證至關重要。

為了防止焊接過程中產生的熱量對設備造成損害，冷卻系統也是中頻點焊機必不可少的部件。冷卻系統通常采用水冷或風冷的方式，對變壓器、逆變器、電極等關鍵部件進行冷卻降溫，確保設備在長時間工作中保持穩定的性能。

最后，控制部分是中頻點焊機的“大腦”?？刂撇糠职刂破鳌鞲衅鳌⒖刂泼姘宓冉M件，負責管理和調整焊接過程中的各項參數，如電流、時間、壓力等。同時，控制部分還具備安全保護功能，如過載保護、短路保護等，確保設備和操作人員的安全。

綜上所述，中頻點焊機是由中頻逆變器、焊接變壓器、電極加壓裝置、導電機構、冷卻系統以及控制部分等多個部件組成的精密焊接設備。這些部件相互配合、協同工作，共同實現了中頻點焊機的高效、穩定、節能的焊接功能。
