導言：重新定義金屬連接的精度

在智能手機轉軸0.8mm的鈦合金凸點上，在新能源汽車電池Pack的鋁合金防爆閥上，無數肉眼難辨的精密焊點正在重塑現代制造業的邊界。中頻點凸焊作為電阻焊領域的尖端工藝，憑借其獨特的能量控制能力，正在將傳統焊接技術難以企及的微觀連接變?yōu)榭赡?。這項依托中頻點焊機實現的技術革新，正在創造新的工業美學標準。

一、解碼中頻點凸焊的技術本質

1. 工藝原理的重構?

中頻點凸焊是通過預先在工件上加工出凸點，利用中頻點焊機精準的直流脈沖電流，在電極壓力下實現局部熔接的工藝。其核心優勢在于：

能量聚焦?：1-3mm²的凸點接觸面積，使電流密度達到傳統點焊的5-8倍

熱控制?：中頻逆變技術可將焊接時間精確至0.5ms級

某汽車零部件企業的實驗數據顯示：在2mm厚DP780高強鋼板上，采用Φ1.2mm凸點焊接時，熔核直徑標準差從±0.3mm縮小至±0.05mm。

2. 與常規點焊的技術分野?

相比傳統點焊，中頻點凸焊具有三大突破：

結構預制?：凸點的預制使焊點位置精確可控

材料解放?：可焊接0.3-5.0mm不同厚度組合件

強度優化?：通過凸點設計實現應力集中點的主動控制

某航空航天企業應用該工藝后，鈦合金緊固件焊接強度提升37%，疲勞壽命延長3倍。

3. 中頻點焊機的技術賦能?

實現精密點凸焊的關鍵在于設備性能：

1000-4000Hz逆變頻率?：確保電流波形穩定，消除交流電的過零缺陷

數字化壓力控制?：伺服系統實現0.01kN級別的壓力精度

多脈沖編程?：支持最多8段能量輸出曲線調節

某3C電子制造商的量產數據顯示：采用中頻點焊機后，微型轉軸凸焊良率從92%躍升至99.7%。

二、中頻點凸焊的四大核心優勢

1. 精密制造的實現路徑?

在0.5mm厚316L不銹鋼片上，中頻點凸焊可實現直徑0.3mm的微觀焊點。某醫療設備企業的導管焊接工藝中，通過Φ0.25mm的球面凸點設計，將熱影響區控制在0.1mm以內，完美滿足無菌環境下的結構完整性要求。

2. 異種材料連接的破局之道?

面對新能源汽車常見的鋼鋁混合結構，中頻點凸焊展現出獨特價值：

在1.2mm鋁合金與2.0mm鍍鋅鋼的焊接中，通過階梯凸點設計實現過渡連接

配合中頻點焊機的雙脈沖功能，有效抑制金屬間化合物生成

某電池托盤制造商采用該方案后，連接強度達到母材的85%，較傳統工藝提升40%。

3. 生產效能的幾何級提升?

中頻點焊機的快速響應特性，使單個凸點焊接周期縮短至15ms。某白色家電企業的生產線改造案例顯示：

微波爐門鉸鏈焊接節拍從12秒/件提升至7秒/件

電極壽命延長至20萬次，維護成本降低65%

4. 質量控制的數字化革命?

新一代中頻點焊機搭載的智能監控系統，可實時采集：

動態電阻曲線（精度±0.1mΩ）

壓力波動數據（采樣率10kHz）

能量輸入偏差（控制精度±1.5%）

某汽車座椅滑軌供應商通過數據分析優化工藝參數，使焊點強度波動系數從12%降至2.3%。

三、典型應用場景的技術解析

1. 汽車智造的精度革命?

門鎖機構?：在2.5mm厚鋅鎳合金件上實現Φ1.5mm凸點的無飛濺焊接

安全帶卡扣?：通過三點凸焊設計，使承載強度突破24kN

某德系車企的實測數據顯示：采用中頻點凸焊工藝后，關鍵安全件的疲勞壽命提升至150萬次循環。

2. 新能源動力的核心工藝?

電池極柱焊接?：在0.8mm銅鋁復合板上完成Φ2mm凸點的可靠連接

熱管理系統：實現鋁合金冷卻板與不銹鋼管件的異種金屬焊接

某TOP3電池企業的工藝驗證表明：中頻點凸焊使極柱接觸電阻降低28%，溫升控制提升40%。

3. 精密電子的微觀焊接?

TWS耳機轉軸：在1.2mm鈦合金件上完成8個Φ0.5mm凸點的對稱焊接

智能手表表冠：通過微凸點設計實現0.1N·m扭矩的精確控制

某消費電子巨頭的量產數據：轉軸焊接良率從95%提升至99.9%，跌落測試通過率提高3倍。

四、設備選型與工藝優化指南

1. 關鍵參數匹配法則?

逆變頻率選擇?：薄板（<1mm）建議2000Hz以上，厚板選擇1000-1500Hz

電極壓力計算?：按材料抗拉強度×凸點投影面積×0.6系數設定

某家電鈑金件供應商的經驗公式：1.5mm鍍鋅板凸焊壓力=380MPa×1.77mm²×0.6≈400N

2. 凸點設計的工程智慧?

幾何優化?：直徑取板厚的60-80%，高度為直徑的30-50%

陣列布局?：相鄰?fù)裹c(diǎn)間距需大于4倍板厚

某工程機械企業的設計案例顯示：優化后的十字形凸點布局使接頭剪切強度提升22%。

3. 質量控制的五道防線?

首件檢測：使用金相切片驗證熔核直徑

過程監控：動態電阻曲線實時比對

電極維護：每5000次焊接后研磨電極

參數追溯：存儲最近10萬次焊接數據

破壞抽檢：每班次進行3次撕裂試驗

某航空制造企業通過該體系，將過程不良率控制在50PPM以下。

【結論：微觀焊接的宏觀價值】

當中頻點焊機的控制精度突破0.1ms級，當單個凸點焊接能耗降至5焦耳級，這項技術正在重新定義精密制造的邊界。從汽車安全件的10年質保承諾，到智能穿戴設備的20萬次耐久測試，中頻點凸焊創造的不僅是技術參數，更是制造業對品質追求的具象化表達。那些掌握這項工藝密碼的企業，實際上已經獲得了通往高端制造領域的通行證。

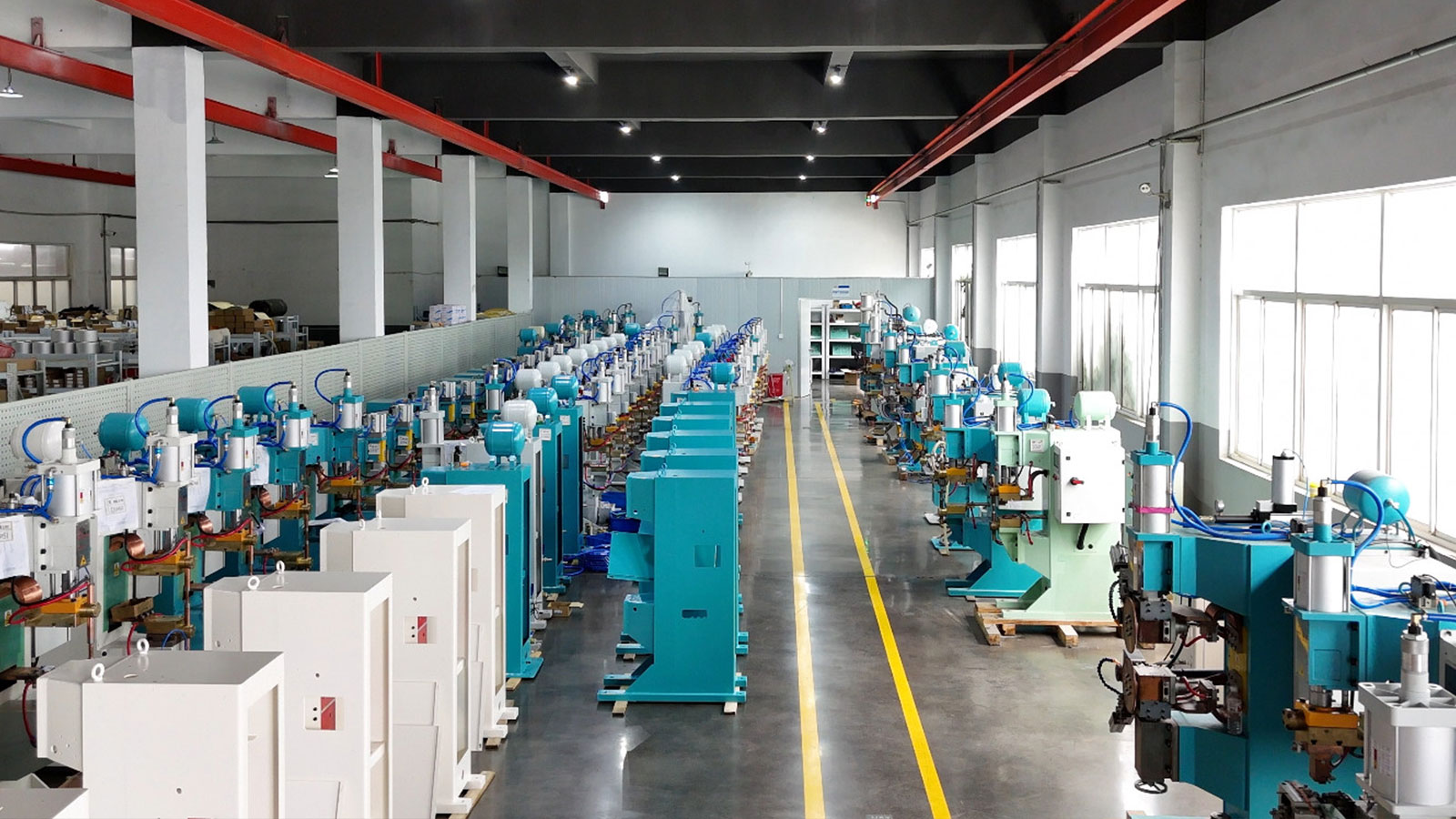

無錫海菲焊接設備有限公司是電阻焊工藝及智能化設備研發生產型企業，我們擁有核心技術：控制器變壓器自主研制并且擁有AI焊接過程監控檢測系統，主要應用于汽車零部件、低壓電器、白色家電等行業?？筛鶕?jù)客戶需求，研發定制各種需求的電阻焊機和自動化焊接設備等，為企業轉型升級提供合適的自動化整體解決方案，助力企業降本增效。如果您對我們的電阻焊設備及自動化感興趣，請聯系我們。
