導言

2022年某新能源汽車企業通過升級儲能點焊機的電容組模塊，將電池極耳焊接效率提升40%；而某航天制造企業因采用新型電極系統，使鈦合金焊接強度達到傳統工藝的1.8倍。這些案例印證：儲能點焊機的核心競爭力源于其獨特的系統架構與技術特性。作為集?高能脈沖放電?（瞬時電流達150kA）與?精密過程控制?（時間精度±0.1ms）于一體的先進裝備，其技術特性與組成結構直接影響焊接質量和生產效率。本文將深度剖析儲能點焊機的五大核心模塊構成與六項關鍵技術特征。

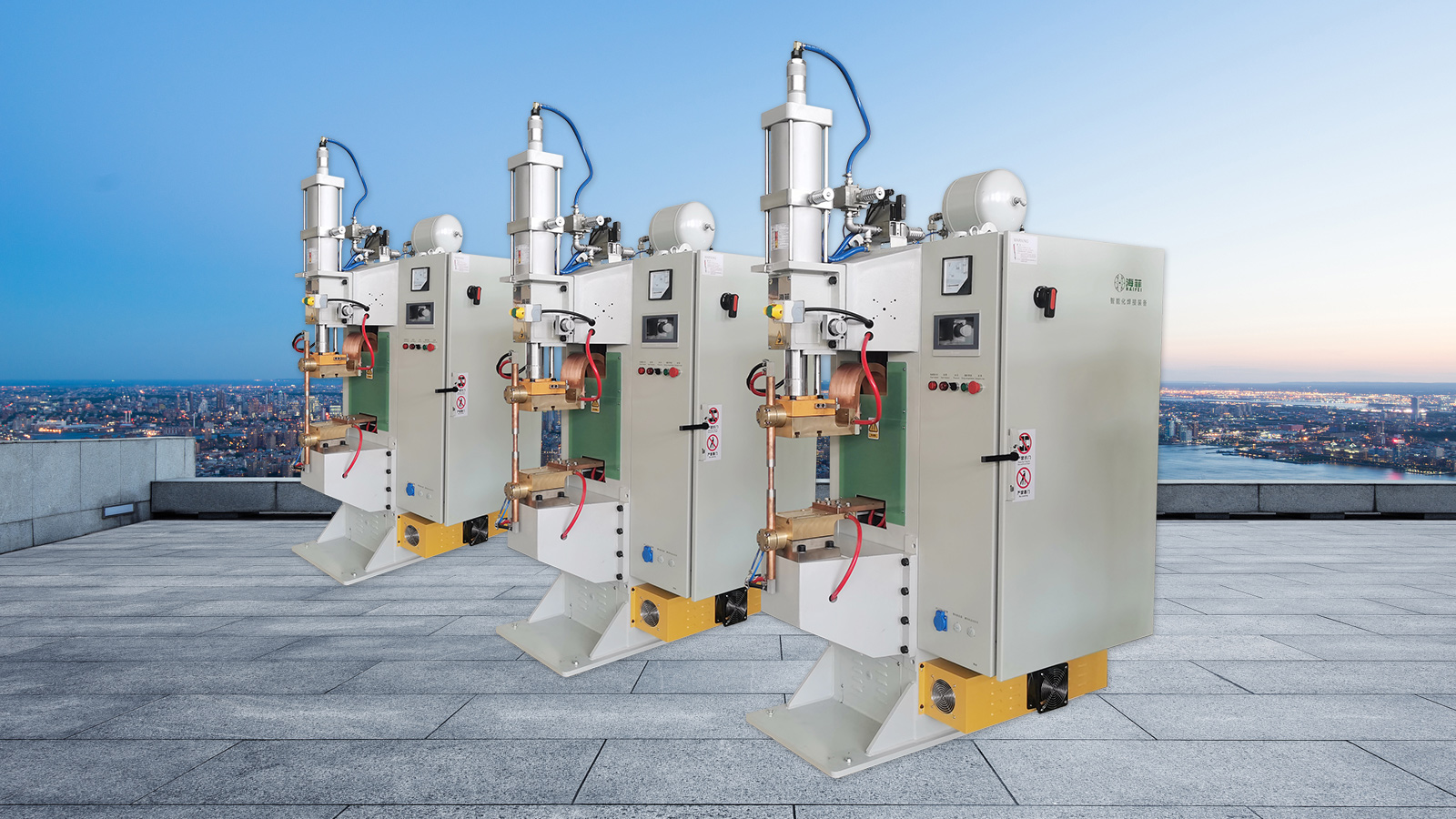

一、儲能點焊機的系統架構

1. ?能量存儲單元：電容組的科技內核?

儲能點焊機的"心臟"由多層膜電容組構成，其技術參數直接影響設備性能：

參數項 工業級標準 軍工級標準

容量范圍 10-500mF 50-1000mF

充電電壓 400-2000VDC 600-3500VDC

能量密度 1.5-3.0kJ/kg 3.5-5.8kJ/kg

循環壽命 50萬次 100萬次

某動力電池企業實踐?：

采用矩陣式電容組布局（32組并聯），實現0.2ms內完成99%能量釋放，焊接速度提升至120點/分鐘。

2. ?能量釋放系統：從IGBT到電極的精準傳遞?

三級能量傳遞路徑?：

text

Copy Code

充電模塊 → 電容組儲能 → IGBT開關控制 → 變壓器升流 → 電極尖端釋放

關鍵部件技術參數?：

組件 峰值電流 響應時間 控制精度

IGBT模塊 50-200kA 0.1-0.5μs ±0.5%

焊接變壓器 200-800kA ＜1ms -

電極系統 150-300kA/mm² 0.5-2ms ±0.01mm

二、儲能點焊機的六大技術特征

1. ?毫秒級能量精準釋放?

波形控制技術對比?：

控制方式 波形類型 時間精度 適用場景

單脈沖 矩形波 ±0.1ms 通用金屬焊接

多脈沖 階梯波 ±0.05ms 異種材料焊接

自適應脈沖 智能波形 ±0.02ms 精密電子焊接

某3C企業案例?：

采用雙峰脈沖技術（前導脈沖+主脈沖），將0.1mm超薄合金片的焊接良率提升至99.99%。

2. ?模塊化可擴展設計?

核心模塊的標準化接口?：

模塊名稱 接口類型 更換時間 擴展能力

電容組 高壓快插 ＜15分鐘 支持32組并聯

電極臂 法蘭定位 ＜5分鐘 360°角度調節

控制單元 光纖通訊 熱插拔 支持IO擴展

某重工企業實踐?：

通過快速更換500mF電容模塊，實現設備從薄板焊接（1mm）到厚板焊接（8mm）的10分鐘切換。

三、核心組成部件的協同創新

1. ?智能控制系統：焊接過程的大腦?

多參數閉環控制模型?：

text

Copy Code

材料識別 → 參數自整定 → 實時反饋 → 動態補償

某軍工級設備參數?：

控制維度 采樣頻率 調節精度 響應速度

電流控制 100kHz ±0.5% ＜10μs

壓力控制 5kHz ±5N ＜5ms

溫度監控 1kHz ±1℃ 實時

2. ?高效散熱系統：穩定運行的保障?

雙循環散熱架構參數?：

散熱方式 流量 壓損 換熱效率

水冷系統 8-15L/min ＜0.2MPa ＞85%

風冷系統 10-20m³/min ＜500Pa ＞70%

相變材料 - - 潛熱200kJ/kg

四、與傳統點焊機的技術代差

1. ?能量利用效率對比?

指標項 儲能點焊機 交流點焊機 提升幅度

功率因數 0.95-0.99 0.6-0.7 40%↑

單點能耗 0.5-3.0kJ 8-15kJ 70%↓

電網沖擊 ＜10% 30-50% 80%↓

2. ?焊接質量指標對比?

參數項 儲能點焊機 傳統點焊機

熔核一致性 CV≤3% CV≥8%

熱影響區 0.1-0.3mm 0.5-1.2mm

表面氧化程度 ＜5% 15-30%

結論

某動力電池龍頭企業通過模塊化升級儲能點焊機，實現單臺設備年焊接量突破500萬點；而某精密電子企業采用自適應控制技術后，產品不良率降至10ppm級別。數據表明：儲能點焊機的組成創新可提升綜合效能50%以上。隨著碳化硅功率器件、液態金屬電極等新技術成熟，下一代儲能點焊機將向?微秒級響應?（＜10μs）、?AI自學習控制?、?能量回收率＞30%?方向突破，開啟精密制造新紀元。
